產品展示
-

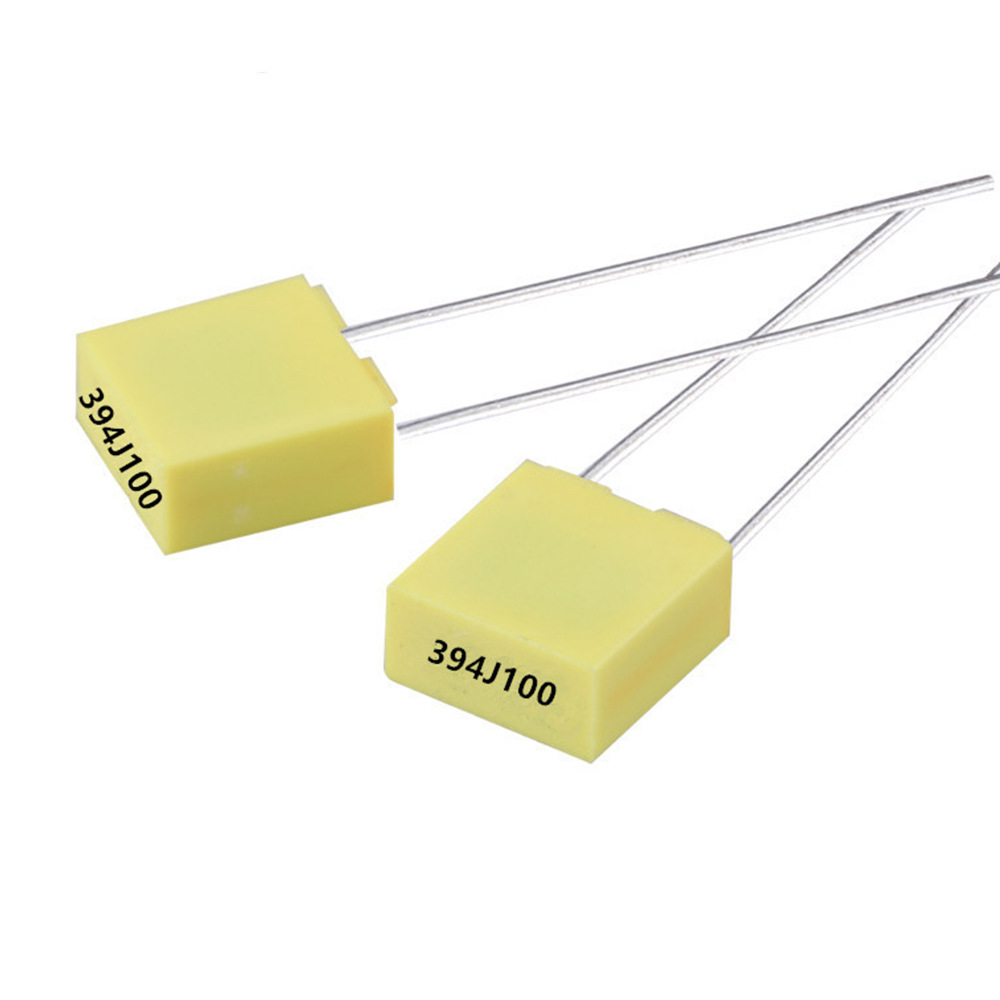

產品名稱：CL23（MEC） 塑殼式金屬化聚酯薄膜電容器
產品編號：CL23 (MEC)
產品概述：
? 金屬化聚酯薄膜卷繞而成，自愈性能好，耐高溫,部分小容量可使用串聯金屬化膜生產，耐壓高，高溫蠟內封，阻燃液體環氧灌封，可靠性高，外型誤差極小，,防潮性能穩定，低噪音，外觀一致性好。
? 適用于直流低脈沖場合。
? 廣泛用于功放，彩電，電源等對產品可靠性要求較高的電路中。

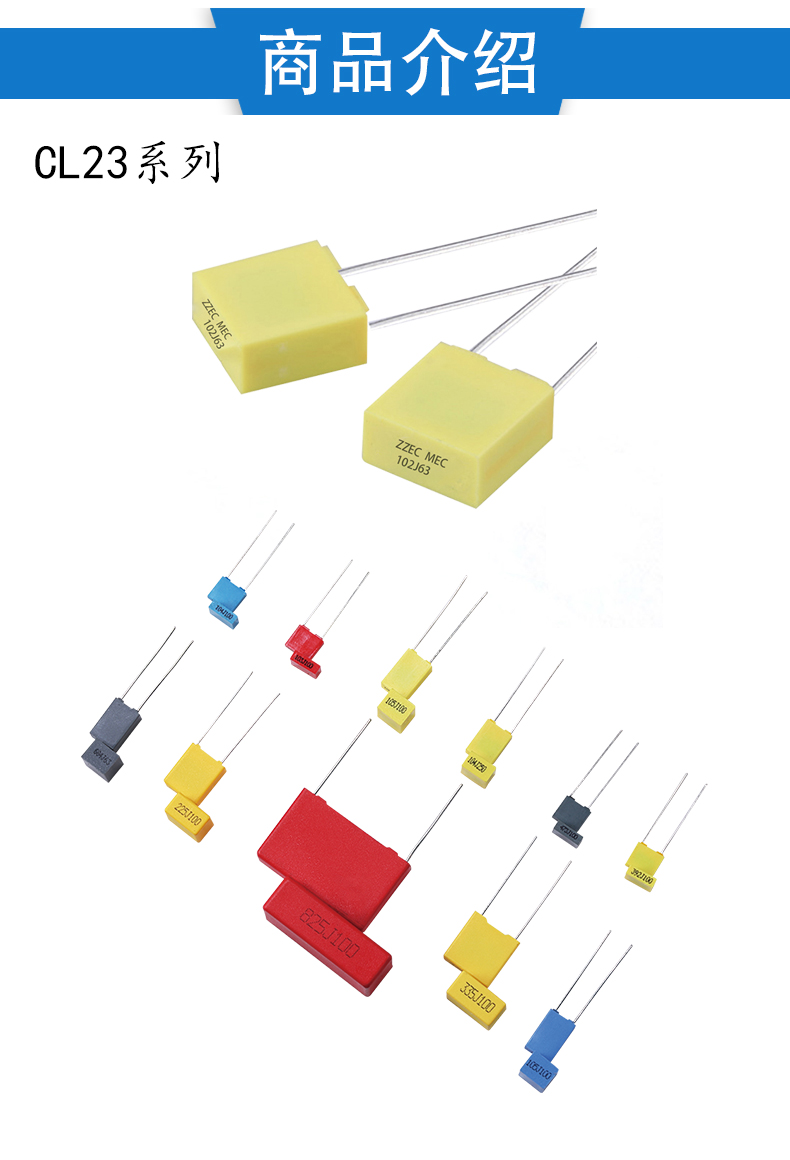

ZZEC –CL23（MEC）超小型盒式金屬化聚脂薄膜電容器：
該系列具有價格優勢，體積超小，顏色有灰.黃.藍.紅四種顏色可選，并可與疊層金屬化聚酯電容器媲美。以下是迷你盒裝金屬化聚酯薄膜電容器的特點、規格和圖紙。
ZZEC –CL23（MEC）超小型盒式金屬化聚酯薄膜電容器特性
l 微型無感金屬結構
l 高溫蠟封，絕緣性能好
l 防潮阻燃
l 低損耗因數。
l 良好的自愈效果，穩定性好，可靠性高。
l 廣泛應用于各種直流、脈沖電路中，如通訊設備、收音機、電視機、電源，儀器儀表等產品中。
ZZEC –CL23（MEC）超小型盒式金屬化聚酯薄膜電容器規范和外形尺寸圖
氣候類別 Climatic category | 40/100/21 |
|
|
額定電壓 Rated Voltage | 63/100 250V,400V,630V 1.6倍 | ||
電容量范圍 Capacitance range | 0.0010~1.5 μF | ||
耐電壓 Voltage Proof | 1.6 UR | ||
絕緣電阻 Insulation resistance | ≥3 000MΩ,CR≤0.33μF | ||
≥1 000S,CR＞0.33μF | |||
（20℃,1min） | |||
損耗角正切 Dissipation Factor | ≤ 0.008(1KHZ 20℃) |
ZZEC –CL23（MEC）超小型盒式聚酯薄膜電容器型號及尺寸表-(特殊尺寸可依客戶需求定制）
CAP | 63V/100V | 250V | 400V | 630V | 尺寸 | ||||
(uF) | P5 | P7.5 | P5 | P7.5 | P5 | P7.5 | P5 | P7.5 | W*H*T |
0.001 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M1:7.2*6.5*2.5 |
0.0012 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M2:7.2*7.5*3.5 |
0.0015 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M3:7.2*9.5*4.5 |
0.0018 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M4:7.2*10*5 |
0.0022 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M5:7.2*11*6 |
0.0027 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0033 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B3:10*9*4 |
0.0039 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B4:10*11*5 |
0.0047 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B5:10*12*6 |
0.0056 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0062 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0068 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0082 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.01 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 | B3 B4 | |
0.012 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.015 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.018 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.022 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.027 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.033 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.039 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.047 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B4 | |
0.056 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | M4 M5 | B4 | |
0.068 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | M4 M5 | B4 | |
0.082 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | B5 | ||
0.1 | M1 | B3 | M1 M2 | B3 B4 | M3 | B4 B5 | B5 | ||
0.12 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B4 B5 | |||
0.15 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B5 | |||
0.18 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B5 | |||
0.22 | M1 M2 | B3 | M5 | B4 | M5 | B5 | |||
0.27 | M1 | B3 | B4 | ||||||
0.33 | M2 M3 | B3 B4 | M5 | B4 B5 | |||||
0.47 | M2 M3 M4 | B3 B4 | B4 B5 | ||||||
0.56 | B4 | B5 | |||||||
0.68 | B4 B5 | B5 | |||||||
1 | B4 B5 | ||||||||
1.5 | B5 | ||||||||
2.2 | B5 | ||||||||
